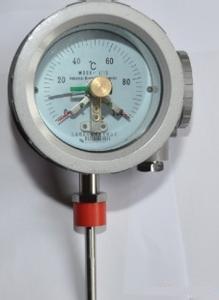

防爆電接點雙金屬溫度計

WSSX-B系列防爆電接點雙金屬溫度計可在現場生產碳化物等炸藥過程中直接測量-80 ~+500℃范圍內的液體、蒸汽、氣體介質和固體表面溫度。

工作原理:
隔爆電接點雙金屬溫度計外殼采用隔爆結構。當外殼內的爆炸性混合物由于火花或電弧的影響而爆炸時，不會(huì )引起外部爆炸性混合物的爆炸，從而達到防爆的目的。
它利用溫度變化來驅動觸點變化并產生位移。被傳動機構放大后，指針將在刻度盤上指示測量的壓力值。同時，指針驅動電連接裝置的活動觸點。當溫度達到預定值時，活動觸點接觸設定針的觸點以接通電路。當繼電器與上限和下限觸點接觸或斷開時，電路中的繼電器被激活以自動控制和報警。
引入電纜橡膠密封圈內徑為0.10毫米，肖氏硬度為45-55，配套電纜外徑為0.9毫米，500VBX型四芯橡膠電纜(4XI)。

規格:
刻度盤公稱直徑:100
熱響應時間:≤40S
隔爆額定值:dIIBT4
額定功率:10VA
zui高工作電壓:24V
zui高工作電流:0.7A

隔爆電接點雙金屬溫度計總尺寸:

形式

D

A

B

E

d

電接點軸向型

130

65

190

-

& Phi8

電接點通用型

130

60

215

110

& Phi10

型號和規格:

模型

溫度測量范圍℃

精密等級

保護和材料

L

安裝固定裝置

WSSX-410B

-80 ~+40
-40 ~+80
0 ~ 50
0 ~ 100
0 ~ 150
0 ~ 200
0 ~ 300
0 ~ 400
0 ~ 500

1.5

1cr 18 ni9 ti
304
316
316 l
哈斯特洛C-276

75
100
150
200
300
400
400
500
750
1000

沒有固定裝置

WSSX-480B

WSSX-411B

活動外螺紋

WSSX-481B

WSSX-412B

活動內螺紋

WSSX-482B

WSSX-413B

固定螺紋

WSSX-483B

WSSX-414B

無孔凸緣

WSSX-484B

WSSX-415B

夾緊螺紋

WSSX-485B

WSSX-416B

夾緊用法蘭

WSSX-486B

注：特殊形式可協議訂貨。

選型須知:
1)型號
2)精度等級
3)測溫范圍
4)電接點位式調節
5)安裝固定形式
6)插入深度
