紅外溫度計校準

本文概述了不同類型的紅外校準源(黑體源)以及如何使用它們校準紅外產品。

紅外校準源主要有兩種:熱板黑體源和腔式黑體源。熱板類型包括帶有或不帶有同心凹槽的金屬板(通常是鋁)，其中板的溫度由便宜的電位計刻度盤或高端溫度控制器設定和控制。使用熱電偶或RTD探針檢測電路板溫度。熱板通常被涂成黑色，以提高表面發射率。熱板校準源的表面發射率通常為0.95。

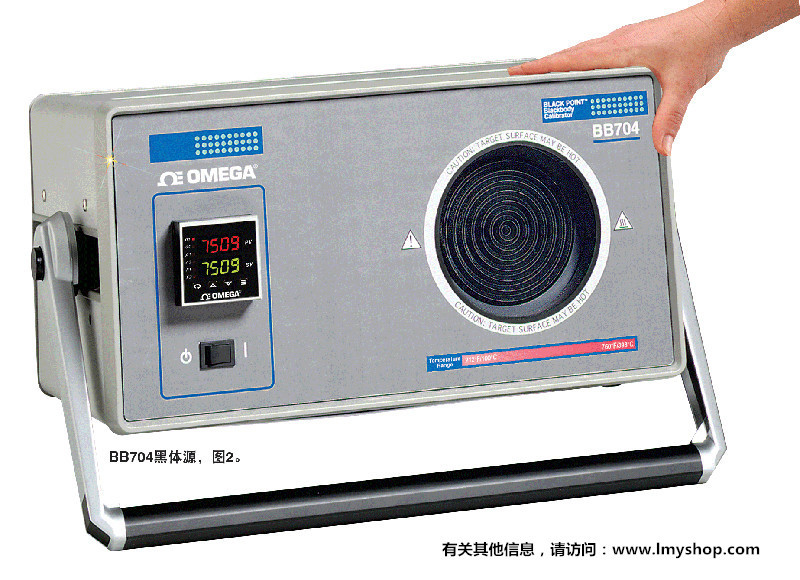

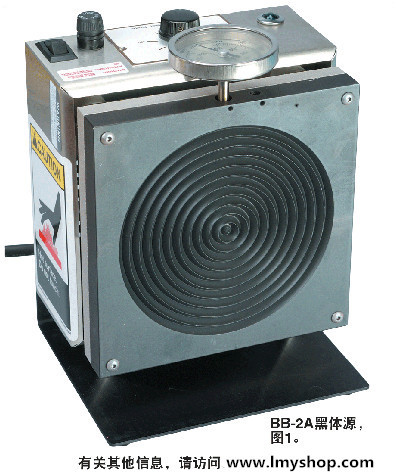

圖1顯示了帶有電位計刻度盤的基本熱板黑體源(歐米茄型號BB-2A)。圖2顯示了內置溫度控制器的熱板黑體源(OMEGA型號BB704)。內置溫度控制器校準源的精度和穩定性遠遠優于電位器刻度盤校準源。

空腔型黑體源包括圓柱體或球體中的盲孔，其中空腔的溫度由使用熱電偶探針的溫度控制器控制?？涨缓隗w輻射源的表面發射率高于熱板黑體輻射源?？涨恍秃隗w源的發射率通常為0.98或更高。

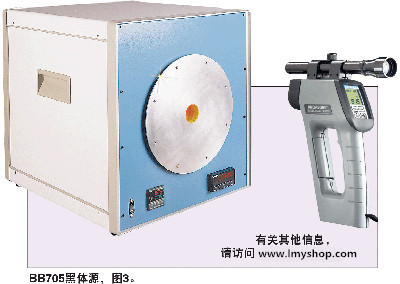

圖3顯示了具有內置溫度控制器的空腔黑體源(OMEGA型號BB705)。與熱板黑體源相比，空腔黑體源通?？梢赃_到更高的溫度(超過530攝氏度[1000華氏度]]。此外，更高的發射率將是精密校準的理想選擇。

為了校準紅外溫度計，需要黑體校準源。選擇黑體校準源時需要考慮三個因素。

黑體類型（熱板或空腔型）目標區域（熱板區域或空腔開口處）目標發射率黑體的類型（熱板或空腔型）可以說明該設備的構 造及整體性能。目標區域可以說明我們能在多大的一塊區域上檢查 我們的紅外線溫度計。目標區域應該大于溫度計的視 場；否則紅外線溫度計將會(huì )測量目標區域加上周?chē)糠?較冷的區域。通常，紅外線溫度計對照黑體源以相對較 近的距離（大約為0.15 ~ 1 m [0.5 ~ 3']）進行檢查，具 體距離取決于目標區域的大小目標發射率越高，校準結果越理想。如果發射率目 標較低，紅外線溫度計的波長帶寬就會(huì )有影響。當發射 率為理想值1.00時，DUT（測試設備）的波長帶寬就不 會(huì )有影響。

當使用黑體校準光源時，我們需要遵循某些基本規則:

如果偏離一定的角度，則反射的紅外能力可能會(huì )影響校準精度。處于選定距離的溫度計的視場區域應該小于黑體設備的目標區域。請勿使紅外線溫度計距離黑體的目標區域太近，尤其是在高溫時更要切記。黑體的輻射熱會(huì )影響校準精度，也可能會(huì )損壞測試設備。務必要使紅外線溫度計對準目標區域中心。在更改黑體設備上的溫度設定點時，應確保設備完全穩定到新的溫度設置，然后再進行校準測試。溫度上升的速度往往比溫度下降的速度快。切勿在黑體校準源還很熱時將其拔下。校準源內通常有內置的風扇來散熱，即使電源關閉時也可以。設備冷卻之前，請保持內置的風扇繼續運行。

訂購信息（指定型號）型號說明BB-2A黑體校準源，
38 ~ 343°C (100 ~ 650°F)BB704黑體校準源，
115 Vac, 100 ~ 398°C (212 ~ 750°F)BB705黑體校準源，
110 Vac,100 ~ 1046oC (212 ~ 1915oF)

訂購示例:BB-2A黑體校準源。
