一.特點

WSSX-B系列防爆電接點雙金屬溫度計由天長市胡藝儀器電纜有限開發制造，是石油、焦化、化工、制藥等企業生產現場碳化物及其他炸藥過程中-80 ~+500℃范圍內液體、蒸汽、氣體介質及固體表面的溫度測量。電接點雙金屬溫度計外殼由鋁合金制成，通過鋁合金外殼將儀器內可能產生火花和電弧的電路與外殼外爆炸性氣體混合物分離，從而達到隔爆的目的。在設計原則和結構上，具有直觀、易讀、無汞危害、經久耐用等特點。電接點雙金屬溫度計廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等行業和科研部門。場景顯示溫度的主要特點，直觀方便；安全可靠，使用壽命長；各種結構形式可以滿足不同的要求。無汞危害，易于閱讀。保護管采用1Gr18Ni9Ti不銹鋼和鉬二氧化鈦，承壓能力強，耐腐蝕。

二、工作原理

防爆電接點雙金屬溫度計配有電接觸裝置& mdash即機械電接點。當被測介質的溫度發生變化時，自由端的細軸和轉向傳動機構帶動指針和動觸頭轉動，指示刻度盤上的溫度變化值。當它與固定觸點(上限觸點和下限觸點)接觸或斷開時，電路系統中的繼電器和接觸器起作用，以達到自動控制和報警的目的。

三.實施標準

JB/t 8803-1998《[/k7/]溫度計》

GB3836-83的產品性能符合BG3836.1-2000《爆炸性氣體環境防爆電氣設備——第1部分:一般要求》和GB3836.2-2000《爆炸性氣體環境防爆電氣設備——第2部分:防爆電氣設備“D”的標準。

四.其他參數

刻度盤的公稱直徑:100

準確度等級:(1.0)，1.5

熱響應時間:& le40S

保護等級:IP55

角度調整誤差:角度調整誤差不得超過其范圍的1.0%。

齒隙:齒隙不應大于基本誤差極限

重復性:重復性極限范圍不得大于基本誤差極限的1/2。

隔爆等級:DIIBT4
額定功率:10VA
較大高工作電壓:220伏
較大高工作電流:0.7A

溫度測量范圍

測量范圍℃

適用范圍

工業、商業

實驗室，小型

-80～+40

& radic

& radic

-40～+80

& radic

& radic

0~50

& radic

& radic

0~100

& radic

& radic

0~150

& radic

& radic

0~200

& radic

& radic

0~300

& radic

& radic

0~400

& radic

& radic

0~500

& radic

& radic

正常工作天氣條件

工作場所

溫度℃

相對濕度%

避難所

-25~+55

5~100

戶外場所

-40～+85

5~100

五、調整方法

擰開玻璃上頂部換檔桿的螺帽，使用& ldquoI &rdquo。輕輕向下壓螺絲刀，調節電動齒條的設定報警溫度，然后擰緊杠桿螺母。

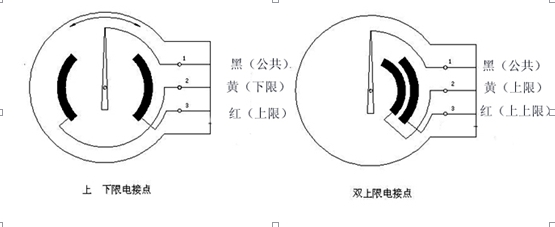

六.接線圖
