1.應用

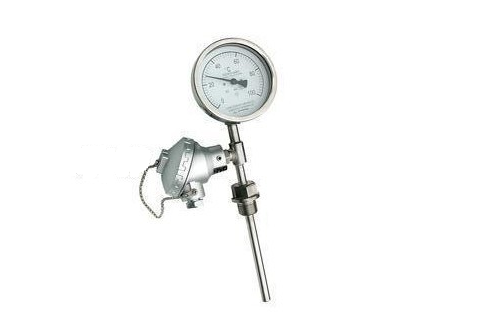

集成式雙金屬溫度計采用雙金屬溫度計和熱電偶/熱阻的集成模式，不僅滿足現場測溫的要求，也滿足長距離傳輸的要求，可在各種生產過程中直接測量-80-+500℃范圍內的液體、蒸汽、氣體介質和固體表面溫度。

2.主要技術參數
刻度盤公稱直徑:100，150
熱響應時間:≤40s
精度等級:1.0，1.5
熱電偶:一級:1.5℃；二級2.5℃
熱阻:a級及以上；(0.15+0.005 iti)b級plusmn。(0.30+0.005)
保護等級:IP55

3.外觀和尺寸

形式

D

A

B

E

d

輻射式

105

23

73

& Phi10
&φ；12
&φ；14

155

23

73

軸向型

105

50

110

34

155

50

110

34

通用式

105

23

178

120

155

23

178

120

電接點軸向型

105

40

135

電接點徑向型

105

72

150

42

電接點通用型

105

40

175

98

4.型號和規格

模型

分數

溫度測量范圍℃

精密等級

保護管材料

插入長度

WSSE-401

E

-80-+40
-40-+80
0-50
0-100
0-150
0-200
0-300
0-400
0-500

1 .5

1cr 18 ni9 ti
304
316
316 l
哈斯特洛C-276

150
200
300
400
500
750
1000

WSSE-501

WSSE-411

WSSE-511

WSSE-481

WSSE-581

WSSP-401

Pt100

WSSP-501

WSSP-411

WSSP-511

WSSP-481

WSSP-581

WSSXE-401

E

WSSK-401

Pt100

WSSXE-411

E

WSSK-411

Pt100

WSSXE-481

E

WSSK-481

Pt100

注:根據協議，一級熱電偶一級熱阻訂單；
根據協議
5和選擇說明
a型號
b 熱電偶/熱阻指數
c 熱電偶/熱阻精度等級[/Br/]d雙金屬溫度計e溫度測量范圍
f固定安裝形式
g保護管材料
h訂購保護管的其余材料活動螺紋M27x2，保護管316的插入長度為300毫米。即WSSE-4010-400℃升= 300毫米一級保護管316
